Uso seguro del esmeril angularo galletero
Por qué se rompe un disco y cómo se monta para que no ocurra, cómo se toma y se opera el esmeril, qué está prohibido y con qué protección se trabaja. Con las tablas de discos de dos fabricantes y la inspección mensual de las herramientas.
4 bloques de esta obra se abren en Sala de consulta. 3 bloques de esta obra se abren en La Academia. Tengo una clave
Fundamento
Para qué existe el documento, a quién alcanza y qué significan sus términos.
1Objetivo
Definir y establecer un estándar general que describa los requisitos y especificaciones que deben satisfacer los alcances para trabajos que impliquen el uso del esmeril angular o galletero: requisitos para el trabajador, condiciones generales de uso, riesgos asociados y uso de elementos de protección personal en el trabajo, entre otros.
- Proteger la integridad y salud de los trabajadores y de terceros cuyas actividades estén vinculadas a las operaciones con esmeril angular.
- Proteger los procesos y operaciones, el equipo, materiales y las instalaciones.
- Mantener todos los riesgos operacionales asociados al esmeril angular.
Por verificarEl tercer objetivo dice «mantener» los riesgos, sin el complemento que la frase parece pedir; el objetivo del P-18-04, de la misma serie, dice «mantener controlado». Se transcribe tal como está.
2Alcance
Este procedimiento es aplicable a todos los trabajadores de Truck Energy que operen el esmeril angular.
3Responsabilidades
Trabajador
- Tiene la obligación de respetar, cumplir y hacer cumplir todas las normas establecidas en este procedimiento, en el Reglamento Interno de Orden, Higiene y Seguridad y todas las normas dadas en algún momento de la jornada laboral.
- Durante la operación deberá usar todos los EPP asignados: casco, protector facial, zapatos, guantes, entre otros.
- Preocuparse de que el esmeril se encuentre con todas sus protecciones y que esté en buen estado, e informar de alguna anomalía a su Supervisor.
- Mantener una conducta adecuada en el uso de la herramienta.
4Definiciones
- Incidente
- Acontecimiento relacionado con el trabajo que da lugar o tiene el potencial de generar un daño, o un deterioro de la salud (sin importar gravedad), o fatalidad.
- Accidente
- Es un incidente que ha generado un daño, un deterioro de la salud o una fatalidad.
- Esmeril angular o galletero
- Es una herramienta eléctrica, usada para cortar o desbastar distintos tipos de materiales por medio de la rotación de un disco abrasivo.
- Discos de corte y desbaste
- Se utilizan en operaciones de desbaste y corte de material. Estos discos trabajan a una gran presión, debido principalmente a la irregularidad de las áreas de contacto y a la cantidad de material removido.
- EPP
- Elemento de Protección Personal.
Por verificarEl original define «Incidente» dos veces. La segunda definición, al final de la lista, dice: «Evento(s) relacionado(s) con el trabajo en el cual ocurrió o podría haber ocurrido un daño a la salud (sin importar la gravedad) o una fatalidad».
Fotografía de un esmeril angular, en la portada del original.
No se reproduce: es una fotografía de producto de 195 píxeles de lado, que en pantalla se vería borrosa.
5Referencia
- Reglamento sobre Condiciones Sanitarias Mínimas y Ambientales Básicas en los Lugares de TrabajoD.S. N° 594/2000
- Manual ACHS uso seguro esmeril
- Política de Calidad CorporativaTruck Energy
- Política de salud y seguridad en el trabajo
- Normas de seguridad del Reglamento Interno de Orden, Higiene y Seguridad
Desarrollo
El trabajo: etapas, responsables, evidencia y análisis.
6Materiales y equipos
| Materiales / insumos | Equipos | Herramientas |
|---|---|---|
| Discos de corte y de desbaste | Esmeril angular | Llave para cambiar el disco |
Discos de corte y de desbaste
- Equipos
- Esmeril angular
- Herramientas
- Llave para cambiar el disco
7Generalidades: riesgos potenciales de accidentes
Los riesgos más frecuentes son
- Ruptura del disco (corte o desbaste), debido a: 1) maltrato en el transporte o almacenaje; 2) mal montaje en el eje del equipo; 3) uso de flange no adecuado al disco; 4) someterlo a mayores revoluciones; 5) golpes bruscos contra elementos (piezas, estructuras, etc.).
- Contacto entre el disco que gira y el cuerpo del operador, al trabajar con el equipo en una posición riesgosa.
- Proyección de partículas sólidas incandescentes producto del desprendimiento de material.
- Contacto con energía por falla de la aislación del equipo.
La falta de conocimientos técnicos, así como la aplicación de prácticas inseguras, generan en sí riesgos de accidentes lesionantes para el trabajador o un daño al equipo en su conjunto.
Características de los discos
Por el tipo de trabajo y los esfuerzos a que es sometido, el disco a utilizar tiene la característica de poseer un cierto grado de elasticidad, como un grado importante de resistencia a la ruptura.
En general los discos, sean de corte o de desbaste, son fabricados con granos de óxido de aluminio, carburo de silicio u óxido de aluminio zirconado. Como aglutinante de los granos se emplea un resinoide.
En el caso de los discos de desbaste, existen algunos que en su centro tienen un espesor menor. Normalmente a esto se le llama depresión central, y facilita el posicionamiento del esmeril para ejecutar el trabajo; además, deja a mejor resguardo el flange exterior y la tuerca de fijación.
Dado que el objetivo de un disco es remover material, su composición granulométrica debe formar un alto grado de aspereza.
Cuatro discos de corte y desbaste, junto al texto de esta sección.
No se reproduce: son fotografías de producto, con marca comercial, y no ilustran ningún paso del procedimiento.
7.2Actividades: montaje seguro del disco
El correcto montaje del disco es fundamental para la seguridad del equipo, ya que, en caso contrario, la posibilidad de ruptura aumenta al estar trabajando con él. Elementos de importancia son los flanges, pues permiten una fijación segura del disco en el eje del esmeril y minimizan las tensiones de esfuerzo a que es sometido. Al instalar un disco, realice los siguientes pasos:

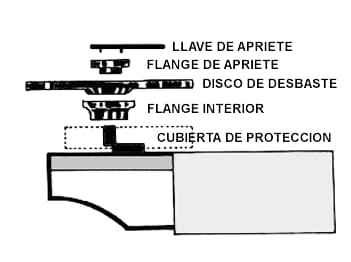

Proceso de montaje
- 1Inspeccione el disco para detectar fallas o fisuras.
- 2Verifique la velocidad máxima del equipo y la señalada en la etiqueta del disco.
- 3Revise el estado de los flanges, el interior y el de apriete.
- 4Verifique su centrado, asentándolo sobre su flange interior.
- 5Fije el disco en el eje colocando el flange de apriete.
- 6Apriete suave la tuerca con la llave correcta.
- 7Haga girar el disco con el equipo en vacío durante unos minutos.
8Seguridad y salud ocupacional
Seguridad con el equipo esmeril
- 1Antes de conectar el equipo a la red de energía, verifique que el interruptor esté en off.
- 2No tirar del conductor eléctrico para desconectar el equipo.
- 3No arrastre el conductor por sobre superficies con aristas, aceite o con alta temperatura.
- 4Verifique que tenga su guarda protectora.
- 5Tome el equipo por su varilla o mango, nunca por el cuerpo central o la guarda protectora.
- 6Al cambiar el disco, desconecte primero el equipo de la red de energía.
Seguridad de operación. Estos equipos están diseñados de forma tal que la distribución de su peso permite al operador no presionarlo sobre la superficie de trabajo. Por lo tanto, el equipo es el que realiza el trabajo, y el operador solo lo dirige.
Si se presiona excesivamente el equipo contra la superficie a trabajar, este se somete a un mayor esfuerzo de trabajo, produciendo así un recalentamiento del motor y un mayor desgaste de sus componentes motrices. Además, el disco sufre presiones innecesarias que debilitan su estructura.
Para una operación segura
- Tome siempre el equipo con ambas manos.
- Deje que el equipo adquiera su velocidad de trabajo.
- Al partir, no se ponga frente a la trayectoria del disco.
- Evite posiciones de trabajo que produzcan un desequilibrio del cuerpo o fatiga muscular.
- Inicie el trabajo presionando suavemente el disco contra la superficie.
- El ángulo de corte entre el disco y la pieza debe ser de 90°.
- El ángulo de desbaste entre el disco y la pieza debe ser de entre 20° y 40°.
- Observe el trabajo que está realizando.
- No ejerza presión excesiva del disco sobre el material.
- Antes de soltar el equipo, verifique que el disco se ha detenido.
- Usar el disco solo hasta el diámetro señalado por el fabricante.
Seguridad del área de trabajo. No solamente debe preocuparse de la seguridad en la operación, sino también de las condiciones de seguridad en el área de trabajo.
Evitará un accidente si
- Despeja el área de elementos sólidos, líquidos combustibles o inflamables.
- Tiene al alcance, a lo menos, un extintor de incendio clase ABC de 10 kg.
- Mantiene lo más limpia y despejada el área.
- Evita trabajar en superficies mojadas o bajo lluvia.
- No deja el conductor de energía sobre superficies con tráfico de equipos de transporte.
Prohibiciones
- Trabajar bajo condiciones de riesgo no controlado.
- No respetar las instrucciones del Supervisor y/o de Prevención de Riesgos.
- No respetar el procedimiento de trabajo.
- Dejar de usar el Equipo de Protección Personal.
- Comer en el área de trabajo.
- Presentarse al lugar de trabajo bajo los efectos de alcohol y/o drogas.
- Realizar trabajos sin verificar los bloqueos correspondientes.
- Realizar trabajos con herramientas y/o equipos que presenten fallas.
- Prohibido fumar en el área de trabajo.
- Prohibido retirar la protección al esmeril angular.
8.1Peligros y riesgos asociados a la actividad
| N° | Peligro | Riesgos |
|---|---|---|
| 1 | Condiciones ambientales adversas (vientos huracanados, precipitaciones, etc.). | Caída de un mismo nivel, proyección de partículas sólidas. |
| 2 | Uso inadecuado de herramientas. | Golpes por y contra. |
| 3 | Usar EPP inadecuado, en mal estado o no utilizarlo. | Lesión física (ocular, manos u otro). |
| 4 | Superficie irregular, desorden. | Caída de un mismo nivel. |
| 6 | Levantamiento incorrecto de materiales y carga. | Sobreesfuerzo, lesión lumbar. |
| 7 | Deslizamiento de estructuras metálicas. | Atrapamiento de extremidades superiores. |
| 8 | Piezas metálicas filosas. | Lesiones por corte. |
| 9 | Ruido. | Daño acústico. |
| 10 | Proyección de material particulado. | Lesión ocular. |
1
- Peligro
- Condiciones ambientales adversas (vientos huracanados, precipitaciones, etc.).
- Riesgos
- Caída de un mismo nivel, proyección de partículas sólidas.
2
- Peligro
- Uso inadecuado de herramientas.
- Riesgos
- Golpes por y contra.
3
- Peligro
- Usar EPP inadecuado, en mal estado o no utilizarlo.
- Riesgos
- Lesión física (ocular, manos u otro).
4
- Peligro
- Superficie irregular, desorden.
- Riesgos
- Caída de un mismo nivel.
6
- Peligro
- Levantamiento incorrecto de materiales y carga.
- Riesgos
- Sobreesfuerzo, lesión lumbar.
7
- Peligro
- Deslizamiento de estructuras metálicas.
- Riesgos
- Atrapamiento de extremidades superiores.
8
- Peligro
- Piezas metálicas filosas.
- Riesgos
- Lesiones por corte.
9
- Peligro
- Ruido.
- Riesgos
- Daño acústico.
10
- Peligro
- Proyección de material particulado.
- Riesgos
- Lesión ocular.
8.2Medidas de control
Elementos de protección personal. Los elementos de protección personal evitan o minimizan la lesión que pueda producir el accidente. Todo operador de esmeril angular debe tener y usar, a lo menos, los siguientes elementos de protección:
Protector auditivo
Fono o tapón.
Antiparra y/o protector facial
Guantes de puño corto de cuero sintético
Coleto de cuero
Calzado de seguridad tipo borceguí con punta de acero
El original cierra esta sección con dos tablas de catálogo de fabricantes de discos: la de aplicación de los discos de desbaste Norton y la de discos de corte y desbaste Rasta, con sus medidas, especificaciones y velocidades.
Cierre
Qué resultó, cómo se mide y qué queda registrado.
9Anexos
El original nombra dos anexos y, a continuación, reproduce como imagen la primera de las dos páginas del formulario R-18-08, Inspección mensual de herramientas, máquinas y equipos (versión 0, del 01-09-2024).
10Control documental
Trazabilidad
- Documento
- P-18-05
- Revisión
- 00
- Vigente desde
- 21 de abril de 2024
- Área
- Seguridad y Salud Ocupacional
Esta obra reconstruye un documento de Truck Energy. Ninguna afirmación aparece aquí si no está en el original, y cada bloque guarda la página o lámina de la que proviene. El documento firmado no se entrega en descarga: lo que se publica es el material de estudio, no el registro.
